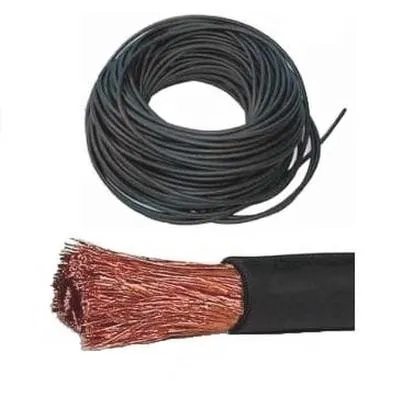

Dobór odpowiednich przewodów spawalniczych stanowi temat, który często umyka uwadze wielu spawaczy, a jednak jest kluczowym elementem każdego stanowiska spawalniczego. Warto przede wszystkim zwrócić uwagę na przekrój żyły przewodu – im większy, tym lepiej. Na przykład przewód o przekroju 25 mm² idealnie sprawdzi się przy prądzie spawania do 180 A przy cyklu pracy na poziomie 60%. Z kolei, jeżeli mówimy o prądzie wynoszącym 300 A, konieczne będzie zastosowanie przewodu o przekroju 50 mm². Długość przewodów także ma znaczenie, ponieważ im dłuższy przewód, tym większe straty napięcia. Generalnie, aby zminimalizować spadek napięcia, dłuższe przewody wymagają większego przekroju.

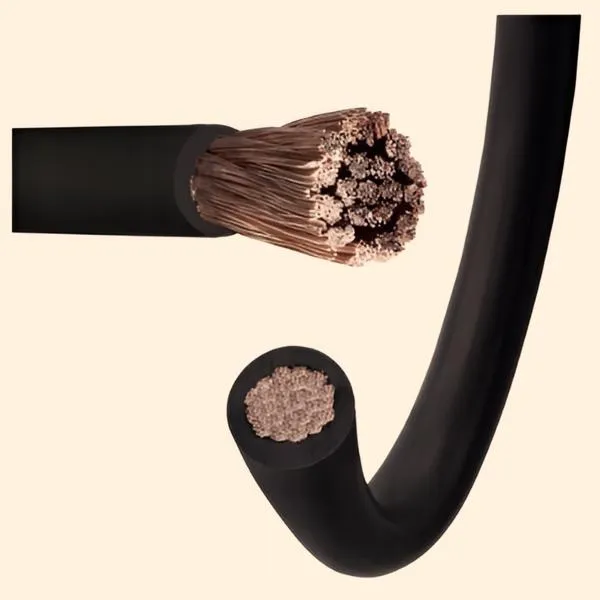

Kolejnym istotnym zagadnieniem pozostaje materiał, z którego wykonana jest żyła przewodowa. Najlepszym wyborem z całą pewnością okazuje się czysta miedź. Charakteryzuje się ona około 40% niższą rezystancją w porównaniu do aluminium, co przekłada się na mniejsze straty energii oraz wyższą efektywność spawania. Na rynku dostępne są również tańsze rozwiązania, jak przewody z aluminium miedziowanego, jednak ich odporność na uszkodzenia mechaniczne pozostaje znacznie gorsza. Izolacja przewodów to kolejny ważny aspekt, na który warto zwrócić uwagę. Gumowa izolacja H01N2-D wyróżnia się wysoką elastycznością oraz odpornością na czynniki chemiczne i niskie temperatury, co niewątpliwie jest nieocenione w warunkach warsztatowych.
Na koniec, należy wspomnieć o jakości wykonania przewodów, która jest nie mniej istotna. Użytkowanie przewodów niskiej jakości często prowadzi do problemów z zajarzeniem łuku, co może powodować niestabilność podczas spawania. W skrajnych przypadkach niskiej jakości przewody mogą nawet przyczynić się do uszkodzenia sprzętu. Z tego względu warto inwestować w przewody od sprawdzonych producentów, które spełniają wysokie normy jakościowe. Nie powinno się traktować przewodów jako elementu drugorzędnego, ponieważ ich odpowiedni dobór oraz jakość mają kluczowe znaczenie dla stabilności procesu spawania i bezpieczeństwa operatora.
| Przekrój kabla (mm²) | Obciążalność prądowa (cykl 60%) [A] | Obciążalność prądowa (cykl 35%) [A] | Długość przewodu (m) | Zalecany prąd spawania (A) | Typ materiału (miedź/aluminium) | Rezystancja (Ω/km) | Typ izolacji | Przykładowe zastosowania |
|---|---|---|---|---|---|---|---|---|
| 25 | 180 | 250 | 5 | 200 | Miedź | 0,75 | H01N2-D | Prace w warsztacie, spawanie lekkich konstrukcji |
| 35 | 230 | 300 | 10 | 200 | Miedź | 0,55 | H01N2-D | Montage konstrukcji stalowych |
| 50 | 290 | 400 | 15 | 300 | Miedź | 0,40 | H01N2-D | Spawanie rurociągów, większe projekty budowlane |
| 70 | 350 | 500 | 20 | 400 | Miedź | 0,30 | H01N2-D | Ciężki przemysł, stocznie, wymagające warunki |
| 95 | 450 | 600 | 30 | 500 | Miedź | 0,25 | H01N2-D | Intensywne prace w przemyśle |
| 120 | 550 | 750 | 40 | 600 | Miedź | 0,20 | H01N2-D | Wysoka wydajność, długotrwałe projekty przemysłowe |
| 25 | 160 | 230 | 5 | 200 | Aluminium | 1,20 | H01N2-D | Prace przy niższych obciążeniach |
| 35 | 210 | 290 | 10 | 200 | Aluminium | 0,90 | H01N2-D | Przy mniejszych projektach budowlanych |
| 50 | 260 | 370 | 15 | 300 | Aluminium | 0,70 | H01N2-D | Wymagające przyłącza w sztucznych warunkach |
Wpływ przekroju kabla na jakość spawania – jakie są konsekwencje?
Przekrój kabla spawalniczego znacząco wpływa na jakość spawania, dlatego jego dobór należy traktować poważnie. Stosowanie niewłaściwego, zbyt cienkiego przewodu prowadzi do zwiększonej rezystancji, a to z kolei skutkuje spadkami napięcia w obwodzie spawania. Na przykład, posługując się przewodem o długości 10 metrów i przekroju 16 mm² przy prądzie na poziomie 200 A, możesz doświadczyć strat napięcia sięgających nawet 10-15%. Takie zmiany w napięciu mogą prowadzić do niestabilnego łuku spawalniczego, co negatywnie wpływa na jakość spoiny oraz powtarzalność efektów pracy.
Oprócz tego, wybór odpowiedniego przewodu ma kluczowe znaczenie w kontekście bezpieczeństwa. Gdy przekrój jest zbyt mały, przewód nagrzewa się przy wysokim prądzie, co nie tylko może doprowadzić do uszkodzenia kabla, ale także stwarza ryzyko pożaru. Na przykład, przewód o przekroju 25 mm², eksploatowany przy 300 A, osiąga swoją maksymalną obciążalność. W przypadku dłuższych odcinków ryzyko przegrzania i utraty izolacji znacząco wzrasta. W takiej sytuacji, zamiast efektywnego i stabilnego spawania, najczęściej napotykasz problemy z jakością oraz konieczność wymiany drogich elementów, co opóźnia realizację projektów.
Warto również zwrócić uwagę na dobór materiałów, z których wykonane są przewody. Miedź, jako materiał o doskonałej przewodności elektrycznej, okazuje się znacznie lepszym wyborem niż aluminium. Z danych wynika, że miedź wykazuje o 40% niższą rezystancję niż aluminium o tym samym przekroju. Stosując przewody miedziane, masz szansę na osiągnięcie lepszej efektywności energetycznej, co przekłada się bezpośrednio na wyższą jakość spawania. W kontekście profesjonalnego warsztatu inwestycja w odpowiednie przewody nie powinna być postrzegana tylko jako koszt, lecz jako inwestycja w jakość pracy oraz bezpieczeństwo.
Ciekawostką jest to, że każdy dodatkowy metr długości przewodu spawalniczego może zwiększyć opór elektryczny do 5%, co bezpośrednio wpływa na jakość i stabilność łuku spawalniczego. Dlatego, przy planowaniu instalacji, warto skacować nie tylko przekrój kabla, ale także jego długość, aby zminimalizować straty napięcia.
Rodzaj materiału kabla – miedź vs aluminium w kontekście spawania
W spawalnictwie kluczowe znaczenie ma dobór odpowiednich materiałów do przewodów elektrycznych, ponieważ wpływa to na jakość oraz wydajność procesów. W kontekście spawania często stajemy przed koniecznością wyboru pomiędzy kablami miedzianymi a aluminiowymi. Miedź, jako standard branżowy, zapewnia doskonałą przewodność elektryczną. W rzeczywistości wykazuje ona około 40% niższą rezystancję w porównaniu do aluminium o tym samym przekroju, co przekłada się na mniejsze straty energii oraz lepszą stabilność łuku spawalniczego. Dlatego wybór miedzi przyczynia się do bardziej efektywnego spawania oraz zmniejsza ryzyko problemów z jakością spoiny.
Warto także zauważyć, że aluminium, mimo iż oferuje tańszą alternatywę, ma pewne wady. Jego właściwości mechaniczne i przewodnościowe często pozostawiają wiele do życzenia. Co więcej, przewody aluminiowe są bardziej kruche oraz podatne na uszkodzenia, co w intensywnym użytkowaniu warsztatowym może prowadzić do większej liczby awarii. Jeśli cię to ciekawi to sprawdź, jakie przewody wybrać do alarmu w domu. Dodatkowo, przy montażu połączeń aluminiowych należy zachować szczególną ostrożność, ponieważ mogą one ulegać korozji, co negatywnie wpływa na jakość połączeń. W praktyce zaleca się unikanie aluminium w sytuacjach, gdzie wymagana jest wysoka niezawodność, zwłaszcza w przemyśle.
Bezpieczeństwo i trwałość miedzi: Zainwestuj w najlepsze przewody spawalnicze dla długoterminowej oszczędności
Wybór odpowiedniego materiału z pewnością wpływa także na bezpieczeństwo pracy. Przewody miedziane, pomimo wyższej ceny, wyróżniają się wytrzymałością oraz odpornością na zginanie, dzięki czemu są bardziej trwałe i nie narażają operatorów na ryzyko awarii. Z kolei aluminium, jako jeden z najlżejszych metali, zwiększa mobilność, jednak przy dłuższym użytkowaniu może prowadzić do poważniejszych problemów. W związku z tym w przypadku intensywnej eksploatacji miedź zawsze okazuje się lepszym rozwiązaniem. Choć początkowy koszt inwestycji jest wyższy, szybko zwraca się on dzięki stabilniejszym procesom spawania oraz mniejszemu ryzyku uszkodzenia sprzętu.
Podsumowując, inwestycja w miedziane przewody spawalnicze przynosi długofalowe oszczędności oraz zwiększa efektywność pracy. Takie przewody umożliwiają nie tylko uzyskanie lepszej jakości spawów, ale także redukują ryzyko wystąpienia problemów technicznych, które mogą prowadzić do kosztownych napraw i przestojów. Moje doświadczenie dowodzi, że chociaż wybór miedzi wiąże się z wyższymi kosztami, z perspektywy czasu zdecydowanie się opłaca – zarówno dla profesjonalnych zakładów, jak i majsterkowiczów, którzy cenią sobie niezawodność oraz efektywność w swojej pracy.
Ciekawostką jest, że miedź ma nie tylko lepsze właściwości przewodzące, ale również naturalne właściwości antybakteryjne, co sprawia, że przewody z miedzi mogą mieć korzystny wpływ na zdrowie operatorów, ograniczając rozwój mikroorganizmów na ich powierzchni.
Praktyczne zastosowania kabli spawalniczych w różnych branżach
W poniższej liście przedstawiamy praktyczne zastosowania kabli spawalniczych w różnych branżach oraz kluczowe aspekty wpływające na jakość spawania. Każdy punkt opisujemy szczegółowo, aby ukazać ich znaczenie w procesach spawalniczych.
- Rola przewodów elektrodowych i masowych: Przewody elektrodowe dostarczają energię elektryczną z urządzenia spawalniczego do uchwytu elektrodowego, co umożliwia stabilne utrzymywanie łuku. Z kolei przewody masowe zamykają obwód elektryczny, odprowadzając prąd z materiału spawanego. Niewłaściwe połączenia, takie jak korozja czy użycie przewodów o zbyt małym przekroju, mogą prowadzić do problemów z zajarzeniem łuku lub niestabilności spawania.
- Wpływ długości i przekroju przewodów na proces spawania: Każdy przewód generuje rezystancję, co bezpośrednio wpływa na spadek napięcia podczas przepływu prądu. Im dłuższy przewód, tym większy spadek napięcia, co w rezultacie może prowadzić do niestabilności łuku i zasklepiania się spoin. Dlatego właściwe dobranie długości przewodów w odniesieniu do ich przekroju ma kluczowe znaczenie dla wydajności i jakości spawania.
- Dobór przewodów według specyfikacji technicznej: Wybierając przewody spawalnicze, warto zwrócić uwagę na szczegóły, takie jak przekrój żyły, materiał (preferowaną opcją pozostaje miedź) oraz typ izolacji. Przewody o zbyt małym przekroju mogą prowadzić do przegrzewania się, co zwiększa straty energetyczne i wpływa na efektywność całego procesu spawania.
- Znaczenie regularnej konserwacji przewodów oraz ich wpływ na trwałość sprzętu: Regularne sprawdzanie stanu przewodów, ich połączeń oraz izolacji przyczynia się do uniknięcia awarii i problemów podczas spawania. Utrzymanie przewodów w doskonałym stanie pozwala na wydłużenie żywotności urządzenia spawalniczego i zwiększa bezpieczeństwo w pracy. Dodatkowo, regularne czyszczenie złącz minimalizuje potencjalne zakłócenia w obwodzie elektrycznym.
FAQ - Najczęściej zadawane pytania
Jaki przekrój kabla jest odpowiedni do spawarki o prądzie 200 A?Do spawarki o prądzie 200 A zaleca się stosowanie przewodu o przekroju 25 mm², który jest odpowiedni przy cyklu pracy na poziomie 60%.
Dlaczego długość przewodu wpływa na jakość spawania?Długość przewodu ma znaczenie, ponieważ im dłuższy przewód, tym większa rezystancja, co prowadzi do spadków napięcia w obwodzie. To z kolei może powodować niestabilność łuku spawalniczego i obniżać jakość spoiny.
Jakie są zalety miedzianych przewodów w porównaniu do aluminiowych?Miedziane przewody mają około 40% niższą rezystancję w porównaniu do przewodów aluminiowych, co skutkuje mniejszymi stratami energii, lepszą efektywnością spawania oraz większą odpornością na uszkodzenia mechaniczne.
Co może się stać, gdy zastosujemy zbyt mały przekrój kabla?Zastosowanie zbyt małego przekroju kabla podczas spawania może prowadzić do jego przegrzewania, co stwarza ryzyko uszkodzenia przewodu, a także zwiększa ryzyko pożaru oraz problemów z jakością spoiny.
Jakie materiały są najlepsze do izolacji przewodów spawalniczych?Najlepszym materiałem do izolacji przewodów spawalniczych jest gumowa izolacja H01N2-D, która charakteryzuje się wysoką elastycznością oraz odpornością na czynniki chemiczne i niskie temperatury, co jest istotne w warunkach warsztatowych.
