Wybór odpowiednich narzędzi do podłączenia kabla 4-żyłowego stanowi kluczowy etap w każdym projekcie elektrycznym. Podłączenie nie dotyczy jedynie estetyki, lecz przede wszystkim kwestii bezpieczeństwa. Z własnego doświadczenia mogę stwierdzić, że warto inwestować w wysokiej jakości narzędzia, które przyspieszają pracę i zwiększają jej efektywność. Niezależnie od tego, czy zajmujemy się instalacją domową, czy bardziej skomplikowanym projektem przemysłowym, niezbędny jest odpowiedni zestaw narzędzi.
- Wybór odpowiednich narzędzi, takich jak zaciskacz i wkrętaki, jest kluczowy do prawidłowego podłączenia kabla 4-żyłowego.
- Użycie rękawic roboczych i okularów ochronnych zwiększa bezpieczeństwo podczas pracy z elektrycznością.
- Podczas podłączania kabla 4-żyłowego do złącza RJ45 należy wybrać standard pinów (T568A lub T568B) i stosować się do ustalonej kolejności żył.
- Dokładne przygotowanie kabla, w tym odpowiednie przycinanie i układanie żył, jest istotne dla stabilności połączenia.
- Testowanie połączenia po zakończeniu wszystkich kroków zapewnia, że instalacja działa prawidłowo.
- Warto unikać typowych błędów, takich jak używanie nieodpowiednich kabli, niewłaściwe podłączanie złączy czy brak organizacji kabli.
- Kabel 4-żyłowy znajduje zastosowanie w połączeniach telefonicznych, transmisji danych, systemach alarmowych oraz nowoczesnych technologiach VoIP.
Kluczowe narzędzia do podłączenia kabla 4-żyłowego
Na początek przyda się zaciskacz, najlepiej wyposażony w funkcję odizolowania kabli. Standardowe przekroje kabla 4-żyłowego zazwyczaj wynoszą od 0,5 mm² do 2,5 mm². Skoro już tu trafiłeś to sprawdź, jakie są prawne skutki przerwania kabla telefonicznego w Polsce. Dobre narzędzie pozwala na precyzyjne odcinanie oraz obnażanie żył, co zdecydowanie ułatwia dalsze prace. Osobiście polecam różne wkrętaki izolowane, ponieważ kilka rozmiarów i kształtów może okazać się przydatnych w trakcie pracy, gdyż nigdy nie wiemy, na co natrafimy. Dodatkowo, warto wzbogacić zestaw o różnorodne złącza, które umożliwiają szybkie oraz stabilne połączenie żył.
Narzędzia zwiększające bezpieczeństwo i komfort pracy
Nie wolno zapominać o rękawicach roboczych oraz okularach ochronnych, które są absolutnie niezbędne. Bezpieczeństwo ma najwyższy priorytet, ponieważ praca z elektrycznością wiąże się z ryzykiem, a odpowiednie zabezpieczenia pomagają uniknąć nieprzyjemnych wypadków. Często korzystam z testerów napięcia, aby upewnić się, że instalacja jest wolna od prądu przed przystąpieniem do jakichkolwiek działań. Koszt takiego testera nie jest duży, a w moim odczuciu stanowi element, który może uratować zdrowie lub życie.
Pamiętając o powyższych wskazówkach, warto zainwestować w etui lub organizer na narzędzia. Ułatwi to utrzymanie porządku i zapewni szybki dostęp do potrzebnych przedmiotów. Miejsce pracy zorganizowane w odpowiedni sposób wpływa na naszą produktywność oraz komfort, zwłaszcza w przypadku dłuższych projektów. Dobre przygotowanie to fundament sukcesu, a odpowiednie narzędzia stanowią klucz do efektywnej realizacji każdej instalacji z uśmiechem na twarzy!

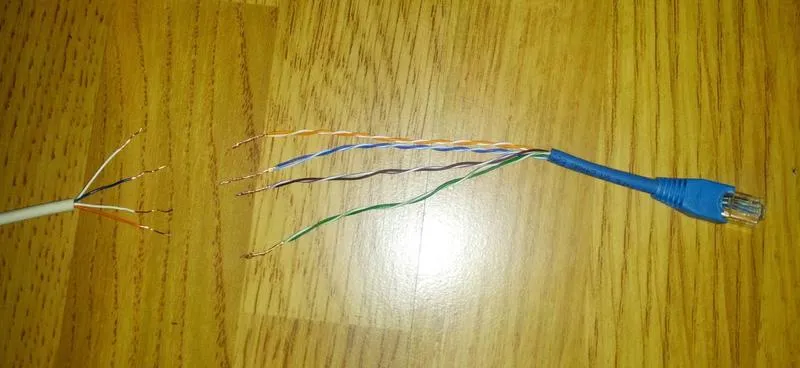

Jak prawidłowo podłączyć kabel telefoniczny 4-żyłowy do RJ45
W przygotowanej liście znajdziesz szczegółowy opis kroków, które pomogą Ci prawidłowo podłączyć kabel telefoniczny 4-żyłowy do złącza RJ45. Dzięki tym wskazówkom zyskasz pewność, że wykonana instalacja będzie działać bez zakłóceń.
- Wybór odpowiedniego standardu pinów – Na początku zdecyduj, czy wolisz użyć standardu T568A, czy T568B. Pamiętaj, że obie strony połączenia muszą korzystać z tego samego standardu. Standard T568B zyskał popularność w instalacjach domowych, więc warto się nad nim zastanowić.
- Przygotowanie kabla – Skróć kabel do wymaganej długości, a następnie ostrożnie usuń około 2-3 cm izolacji z końca kabla. Staraj się nie uszkodzić nici osłonowej. Po usunięciu izolacji rozdziel żyły w kablu, układając je według wybranego standardu.
- Ułożenie żył w odpowiedniej kolejności – Jeśli wybrałeś standard T568B, ułóż żyły w kolejności: pomarańczowy z białym, pomarańczowy, zielony z białym, niebieski, niebieski z białym, zielony oraz brązowy z białym i brązowy. Upewnij się, że każda żyła leży płasko i nie jest skręcona po ułożeniu.
- Przycięcie żył na odpowiednią długość – Zanim włożysz żyły do wtyku RJ45, przytnij je do długości około 1-1,5 cm, aby łatwo mieściły się w konektorze. Dobrze, by każdy przewód był równy, co znacznie ułatwia ich umieszczenie we wtyku.
- Umieszczenie żył w wtyku RJ45 – Wprowadź żyły do wtyku RJ45, dbając o to, by każdy przewód dotykał końca złącza. Umieść wtyk tak, aby zatrzask znajdował się na górze. Zatroszcz się o to, aby przewody nie były wypchnięte z miejsca oraz aby znajdowały się odpowiednio głęboko, sięgając dalej niż ostatni ząb blokujący.
- Zaciśnięcie wtyku – Przy użyciu zaciskarki do kabli RJ45 zaciśnij wtyk. Umieść wtyk w zaciskarce i mocno ściśnij, aby żyły zostały zakleszczone w końcówce. Sprawdź, czy zatrzask wtyku prawidłowo się zablokował oraz czy żyły są pewnie trzymane przez metalowe styki.
- Testowanie połączenia – Po zakończeniu wszystkich kroków skorzystaj z testerów kabli, aby sprawdzić poprawność połączeń. Dzięki temu upewnisz się, że instalacja działa prawidłowo, a wszystkie żyły są odpowiednio podłączone.
Krok po kroku: jak prawidłowo przygotować kabel do złącza RJ45
Przygotowanie kabla do złącza RJ45 może wydawać się skomplikowane, jednak z odpowiednią instrukcją wszystko stanie się proste. Na początek potrzebujemy kabla sieciowego, a najlepszym wyborem będzie kabel UTP (Unshielded Twisted Pair), który najczęściej stosuje się do połączeń w lokalnych sieciach komputerowych. Jak już zgłębiasz ten temat, poznaj kluczowe informacje o brązowych kablach w instalacjach elektrycznych. Warto zdecydować się na długość około 1,5 metra, co wystarczy na wiele zastosowań. Oprócz tego, zgromadzimy złączki RJ45, które znajdziemy w wielu komputerowych sklepach. Nie zapominajmy również o narzędziu do zaciskania, które zapewni solidne połączenie.
Rozpoczynamy od zdjęcia zewnętrznej izolacji kabla na długości około 5 centymetrów. W tym kroku warto użyć ostrych nożyczek lub specjalnego narzędzia, aby uniknąć uszkodzenia wewnętrznych żył. Po tym zabiegu zobaczymy cztery pary skręconych przewodów. W standardzie T568B, który najczęściej jest wykorzystywany, kolorowa kolejność przewodów to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy oraz brązowy. Zachowanie tej kolejności zapewni prawidłowe działanie sieci.
Właściwe ustawienie żył kabla RJ45 jest kluczowe
W kolejnym kroku musimy rozdzielić przewody. Upewnijmy się, że każda żyła znajduje się w odpowiedniej pozycji, abyśmy mogli umieścić je jak najbliżej siebie. Każdy przewód powinien być równo przycięty na długości około 1,5 centymetra, co znacznie ułatwi ich wsunięcie do złącza RJ45. Po wsunięciu żył do złącza, upewnijmy się, że wszystkie przewody zostały umiejscowione do końca, a specjalne ząbki złącza zakotwiczyły się w izolacji. Na sam koniec wystarczy skorzystać z narzędzia do zaciskania, które pomoże nam w połączeniu złącza z żyłami kabla. Ponadto, kontrolujmy, czy kabel został prawidłowo zamocowany, ponieważ to jest kluczowe dla stabilności połączenia.
Ciekawostka: W przypadku kabla telefonicznego 4-żyłowego najczęściej używa się tylko dwóch par z czterech dostępnych, co oznacza, że pozostałe żyły pozostają nieużywane. Jednak ich wykorzystanie w przyszłości może być korzystne przy ewentualnych modernizacjach lub rozbudowach sieci.
Częste błędy przy podłączaniu kabli telefonicznych i jak ich uniknąć
Podłączanie kabli telefonicznych wydaje się proste, prawda? Wystarczy tylko włożyć wtyczkę do gniazdka i wszystko gotowe. Jednak wiele osób popełnia błędy, które mogą wpływać na jakość sygnału lub prowadzić do awarii całego systemu. Na przykład, gdy używamy nieodpowiednich kabli, które nie spełniają standardów telefonii VoIP, to musimy liczyć się z problemami nie tylko z dźwiękiem, ale również z utrzymywaniem stabilnego połączenia. Warto pamiętać, aby kable miały przynajmniej osiem żył, jeśli chcemy w pełni wykorzystać nowoczesne systemy telefoniczne.
Innym typowym błędem, który często się zdarza, jest niewłaściwe podłączanie złączy. Niektórzy z nas próbują na siłę włożyć wtyczkę do gniazda, co z kolei może prowadzić do uszkodzeń zarówno wtyczki, jak i gniazda. Dlatego dobrze jest zawsze upewnić się, czy kierunek wtyczki jest odpowiedni i czy pasuje do gniazda. Ponadto warto zwracać uwagę na różne złącza, takie jak RJ-11 czy RJ-45, które różnią się między sobą konstrukcją, a ich pomylenie może także prowadzić do problemów z komunikacją.
Używanie odpowiednich narzędzi i akcesoriów ma kluczowe znaczenie
Nie możemy zapominać o narzędziach! Wiele osób rezygnuje z ich użycia, co może skutkować trudnościami przy podłączaniu kabli. Użycie szczypiec do ściągania izolacji przyspiesza proces i zapewnia lepsze połączenie.
Wystarczą małe kroki, aby uniknąć większych problemów w przyszłości.
Dodatkowo warto zainwestować w testery kabli, ponieważ pozwalają one na weryfikację, czy wszystko działa prawidłowo. Na przykład, za jedyne 70-100 zł znajdziemy tester, który pomoże nam uniknąć frustracji związanej z problematycznymi połączeniami, które mogłyby zająć wiele godzin na rozwiązanie.
Na koniec, nie sposób pominąć organizacji kabli. Często spotykam się z sytuacjami, w których kable są splątane w sposób niewłaściwy, co prowadzi do ich uszkodzeń lub problemów z dostępnością. Stosowanie opasek do kabli czy uchwytów pozwala na skuteczne utrzymanie porządku, co nie tylko wygląda lepiej, ale także zwiększa żywotność naszych kabli. Dbając o każdy szczegół, cieszymy się stabilnym i niezawodnym połączeniem przez długie lata, minimalizując ryzyko wystąpienia niepotrzebnych awarii oraz trudności w diagnozowaniu problemów.
| Błąd | Opis | Sposób na uniknięcie |
|---|---|---|
| Nieodpowiednie kable | Kable nie spełniają standardów telefonii VoIP, co wpływa na jakość dźwięku i stabilność połączenia. | Używaj kabli z przynajmniej ośmioma żyłami. |
| Niewłaściwe podłączanie złączy | Na siłę wprowadzana wtyczka może uszkodzić zarówno wtyczkę, jak i gniazdo. | Upewnij się, że kierunek wtyczki jest odpowiedni i pasuje do gniazda. |
| Pomylenie złączy | Pomieszanie RJ-11 z RJ-45 prowadzi do problemów z komunikacją. | Zwracaj uwagę na różnice w konstrukcji złączy. |
| Brak narzędzi | Rezygnacja z użycia narzędzi utrudnia podłączanie kabli. | Używaj szczypiec do ściągania izolacji oraz testerów kabli. |
| Nieorganizacja kabli | Kable splątane w sposób niewłaściwy prowadzą do uszkodzeń i problemów z dostępnością. | Używaj opasek do kabli i uchwytów do ich organizacji. |
Ciekawostką jest, że wtyczki RJ-45, choć najczęściej kojarzone z siecią komputerową, mogą również służyć do podłączania kabli telefonicznych, pod warunkiem, że są one odpowiednio ułożone według standardu T568A lub T568B. Prawidłowe połączenie żył jest kluczowe dla zapewnienia optymalnej jakości sygnału.
Zastosowanie kabla 4 żyłowego w nowoczesnych instalacjach telefonicznych
W poniższej liście przedstawiamy najważniejsze zastosowania kabla 4 żyłowego w nowoczesnych instalacjach telefonicznych. Każdy punkt opisuje szczegółowo rolę kabla oraz jego znaczenie w efektywnej komunikacji. Zastosowanie takiego typu kabli wpływa na poprawę jakości i niezawodności instalacji, co ma kluczowe znaczenie dla użytkowników.
- Połączenie telefoniczne: Kabel 4 żyłowy odgrywa istotną rolę w przesyłaniu rozmów telefonicznych, co stanowi podstawową funkcję w instalacjach telefonicznych. Dzięki czterem żyłom możliwe jest jednoczesne prowadzenie dwóch niezależnych połączeń, co znacząco zwiększa efektywność korzystania z linii telefonicznych, szczególnie w biurach oraz większych obiektach.
- Transmisja danych: Oprócz standardowej komunikacji głosowej, kabel 4 żyłowy umożliwia również przesyłanie danych. W połączeniach DSL (Digital Subscriber Line) pozwala na szybki dostęp do internetu. Wykorzystanie tych żył sprzyja efektywnemu przesyłaniu danych, co staje się coraz bardziej istotne w erze cyfryzacji.
- Współpraca z systemami alarmowymi: Nowoczesne systemy zabezpieczeń często korzystają z kabla 4 żyłowego do podłączenia czujników alarmowych. Ułatwia to przesyłanie sygnałów o wykryciu nieautoryzowanego dostępu, co znacząco zwiększa bezpieczeństwo obiektów. Dodatkowo, dzięki elastyczności w instalacji, można swobodnie dostosować rozkład czujników do układu budynku.
- Aktualizacje technologiczne: Wraz z rozwojem technologii kabel 4 żyłowy zyskuje nowe zastosowania, takie jak wsparcie dla systemów VoIP (Voice over Internet Protocol). Taki krok umożliwia integrację telefonii z internetem, co podnosi jakość komunikacji oraz umożliwia korzystanie z dodatkowych funkcji, jak konferencje telefoniczne czy przesyłanie faksów.
FAQ - Najczęstsze pytania i odpowiedzi
Jakie narzędzia są kluczowe do podłączenia kabla 4-żyłowego?Kluczowe narzędzia to zaciskacz, wkrętaki izolowane, różnorodne złącza, a także rękawice robocze oraz okulary ochronne dla bezpieczeństwa.
Jakie są kroki do prawidłowego podłączenia kabla telefonicznego 4-żyłowego do złącza RJ45?Prawidłowe podłączenie obejmuje wybór standardu pinów, przygotowanie kabla, ułożenie żył w odpowiedniej kolejności, przycięcie żył, umieszczenie ich w wtyku RJ45, zaciśnięcie wtyku oraz testowanie połączenia.
Na co należy zwrócić uwagę podczas przygotowania kabla do złącza RJ45?Należy usunąć zewnętrzną izolację na długości około 5 cm, zachować odpowiednią kolejność kolorów żył oraz równo przyciąć przewody na długość około 1,5 cm przed ich umieszczeniem w wtyku.
Jakie błędy można popełnić przy podłączaniu kabli telefonicznych?Można popełnić błędy takie jak użycie nieodpowiednich kabli, niewłaściwe podłączanie złączy, pomylenie złączy RJ-11 z RJ-45, brak narzędzi oraz nieorganizacja kabli.
Jakie są zastosowania kabla 4 żyłowego w nowoczesnych instalacjach telefonicznych?Kabel 4 żyłowy jest używany do połączeń telefonicznych, transmisji danych, współpracy z systemami alarmowymi oraz wsparcia dla technologii VoIP.
