Identyfikacja kolorów przewodów w instalacji domofonowej może sprawić niejednemu majsterkowiczowi trudności. Na początku należy zaznaczyć, że nie istnieje jednolity schemat kolorystyczny dla wszystkich domofonów. Właściwa identyfikacja wymaga znajomości konkretnej instalacji oraz używanych przewodów. Na przykład, w starszych budynkach możemy spotkać instalacje 4-, 5- czy nawet 6-żyłowe. W nowoczesnych budynkach dominują systemy dwużyłowe lub cyfrowe. Kluczem do sukcesu jest zrozumienie znaczenia danego koloru w danym systemie, ponieważ kolor nie zawsze odpowiada konkretniej funkcji.
Rozpocznij od rozpoznania typu instalacji oraz przewodów. Jak już o tym mowa to odwiedź artykuł o bezpiecznym podłączaniu kabla grzewczego. Kolejnym krokiem jest dokładne zbadanie oznaczeń na starym unifonie. Jeśli uda ci się odczytać symbole zacisków, sprawa staje się łatwiejsza. Przed odkręceniem kabli warto wykonać zdjęcie dotychczasowego połączenia. Niezależnie od tego, czy mamy 4 żyły (masa, słuchawka, mikrofon, wywołanie), czy 6 (osobne linie dla toru rozmównego i elektrozaczepu), taka notatka oszczędzi czas i nerwy.
Bezpieczeństwo i precyzja – klucz do prawidłowego montażu systemu domofonowego

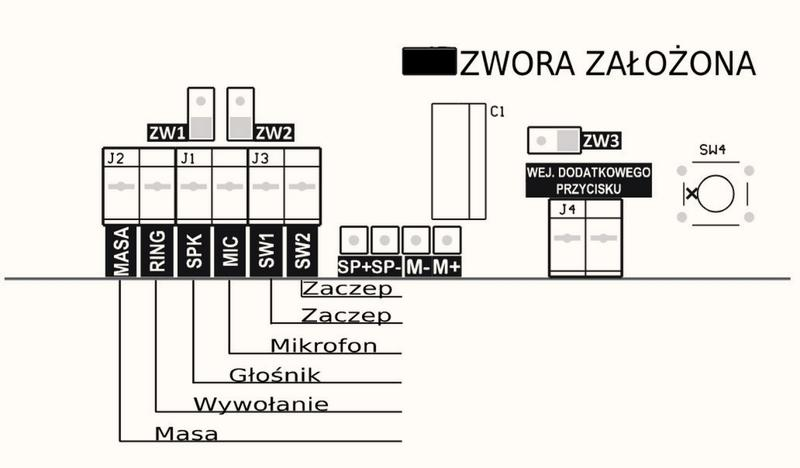

Różne marki stosują różne kolory kabli dla tych samych funkcji, co sprawia, że kolor przewodu należy traktować jako ogólną wskazówkę. W wielu instalacjach biały przewód oznacza masę, czerwony to wywołanie, zielony odpowiada za mikrofon, a żółty za słuchawkę. Czasami brązowy lub pomarańczowy przewód odpowiada za otwieranie elektrozaczepu. Dobrze jest nie kierować się wyłącznie kolorami, ponieważ to może prowadzić do błędnych połączeń. Zawsze potwierdź funkcję każdego przewodu przed ich podłączeniem.
Po identyfikacji kabli pamiętaj o zasadach bezpiecznego montażu. Warto pracować w spokoju i unikać odłączania wszystkich przewodów jednocześnie. Uświadom sobie, że błędy mogą się zdarzyć, a nieprawidłowe połączenie bywa kosztowne i czasochłonne w naprawie. Po zakończeniu montażu przetestuj każdą funkcję unifonu osobno – dzwonienie, rozmowa, otwieranie drzwi. Taki sposób działania pozwoli szybciej zdiagnozować ewentualne błędy, a ty będziesz cieszyć się sprawnie działającym systemem domofonowym przez wiele lat!

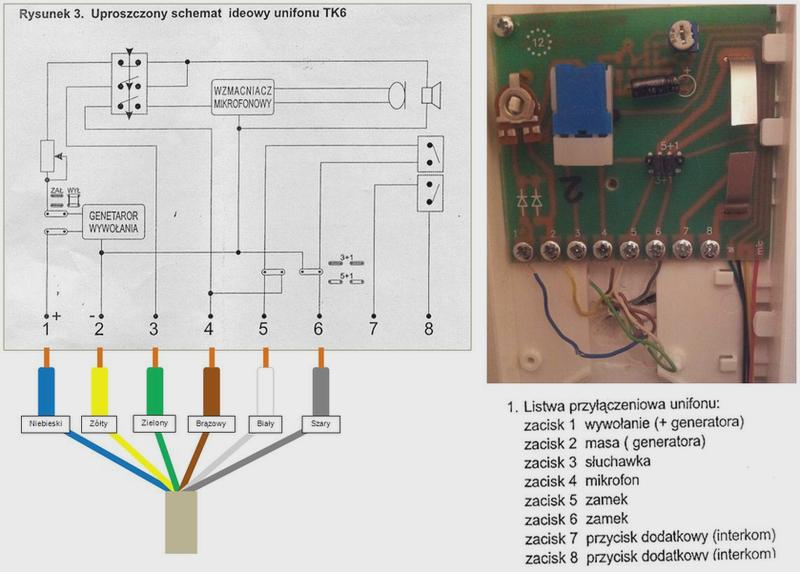

Jak prawidłowo podłączyć domofon 5-żyłowy w bloku? Schemat krok po kroku
W poniższej liście znajdziesz szczegółowe etapy podłączenia domofonu 5-żyłowego w bloku. Opisy kroków są praktyczne, co ułatwi Ci samodzielne wykonanie tej czynności. Dokładność i staranność są kluczowe dla prawidłowego działania systemu.
- Wyłącz zasilanie – przed przystąpieniem do podłączenia domofonu upewnij się, że obwód jest wyłączony. Jeśli masz taką możliwość, odłącz zasilanie w tablicy rozdzielczej, aby uniknąć porażenia elektrycznego.
- Dokumentacja stanu starego unifonu – zanim zdemontujesz stary unifon, zrób zdjęcie instalacji lub dokładnie opisz, który przewód był podłączony do którego zacisku. Takie zapisy pomogą Ci w późniejszym podłączeniu nowego urządzenia.
- Identyfikacja funkcji przewodów – przypisz każdej żyłę jej funkcję zgodnie z dokumentacją, uwzględniając kolory i oznaczenia. W układzie 5-żyłowym przewody zwykle odpowiadają za: masę, słuchawkę, mikrofon, wywołanie oraz otwieranie drzwi.
- Podłączenie przewodów zgodnie z funkcjami – przełącz przewody w nowym unifonie według wcześniej sporządzonej notatki, unikając opierania się tylko na kolorach. Dokładnie dociśnij wszystkie zaciski, aby zapobiec problemom z kontaktem.
- Sprawdź zworki – w zależności od modelu nowego domofonu, może być konieczne założenie lub usunięcie zworki. Zapoznaj się z instrukcją producenta, aby zapewnić poprawność wykonania tej czynności.
- Testowanie funkcji domofonu – włącz zasilanie i przetestuj wszystkie funkcje. Sprawdź działanie dzwonka, jakość rozmowy w obu stronach oraz prawidłowe otwieranie zamka. Wszystkie funkcje powinny działać poprawnie, aby zapewnić pełną funkcjonalność systemu.
| Kategoria | Parametr | Opis |
|---|---|---|
| Typ instalacji | Rodzaj | Analogowa (4, 5, 6 żył) / Cyfrowa (2 żyły) |
| Liczba żył | 4 żyły | Typowy układ: masa, słuchawka, mikrofon, wywołanie |
| Liczba żył | 5 żył | Jak 4 żyły + osobna do otwierania |
| Liczba żył | 6 żył | Osobne linie dla toru rozmównego i elektrozaczepu |
| Przewody do domofonu | Materiał | Miedź, w przypadku starszych: aluminium lub miedź |
| Kolory przewodów | Biały | Masa |
| Kolory przewodów | Czerwony | Wywołanie |
| Kolory przewodów | Zielony | Mikrofon |
| Kolory przewodów | Żółty | Słuchawka |
| Kolory przewodów | Brązowy | Otwieranie elektrozaczepu |
| Wymiana unifonu | Kroki | 1. Wyłączyć zasilanie, 2. Zdjęcie obudowy, 3. Oznaczenie przewodów, 4. Podłączenie zgodnie z instrukcją |
| Najczęstsze błędy | Opis | 1. Zły kolor przewodów, 2. Nieprawidłowe mostkowanie, 3. Nieprzyporządkowane zaciski |
| Bezpieczeństwo | Ostrzeżenia | Nie zwierać przewodów, sprawdzać instrukcje, unikać eksperymentów z nieznanymi instalacjami |
| Kompatybilność | Urządzenia | Sprawdzić czy unifon pasuje do systemu w budynku |
| Testowanie | Funkcje | Testować dzwonienie, słyszalność, otwieranie drzwi po kolei |
Kroki do bezpiecznego podłączenia unifonu 5-żyłowego
Bezpieczne podłączenie unifonu 5-żyłowego wymaga wiedzy, ale z odpowiednimi informacjami można je zrealizować bez obaw. Zanim przejdę do praktyki, muszę zapoznać się z instalacją w domu. Unifony 5-żyłowe posiadają przewody do różnych funkcji: masa, mikrofon, słuchawka, wywołanie oraz żyła do otwierania drzwi. Warto mieć schemat starego unifonu, aby uniknąć błędów podczas podłączania.
Pierwszym krokiem jest wyłączenie zasilania. To kluczowe dla bezpieczeństwa i zapobiegania uszkodzeniu nowego sprzętu. Następnie zdejmuję obudowę starego unifonu. Robię zdjęcia podłączenia przewodów i opisuję je taśmą samoprzylepną. Dzięki temu, podłączając nowy unifon, wiem, w jakim porządku ułożyć kable, co ułatwia pracę i zmniejsza ryzyko błędów.
Mistrzowskie podłączenie: Jak uniknąć błędów i cieszyć się nowym unifonem
Gdy zidentyfikuję funkcje żył w starym unifonie, przystępuję do podłączenia nowego urządzenia. Odpowiednia kolejność jest kluczowa – należy nie tylko dopasować kolory, ale także uwzględnić funkcje. Jeśli nowy model wymaga zworki fabrycznej lub dodatkowego przewodu, muszę to wziąć pod uwagę. Przed podłączeniem sprawdzam oznaczenia zacisków w nowym unifonie, porównując je z notatkami ze starego.
Właściwe podłączenie unifonu może znacznie poprawić komfort korzystania z urządzenia. Pamiętaj o bezpieczeństwie i dokładności, aby cieszyć się długotrwałą funkcjonalnością.
Na koniec, po podłączeniu przewodów, włączam zasilanie i testuję każdy element. Sprawdzam dzwonienie, czy słyszę rozmowę oraz czy mogę otworzyć drzwi. W razie problemów z funkcjami zwykle występuje niewłaściwie podłączona żyła. W takiej sytuacji zamiast metody prób i błędów, warto dokładnie sprawdzić każde połączenie, co umożliwia szybkie zdiagnozowanie błędu i cieszenie się nową jakością dzwonka.
Ciekawostka: W niektórych modelach unifonów 5-żyłowych istnieje możliwość podłączenia dodatkowych funkcji, takich jak wideodomofon, co pozwala na zwiększenie bezpieczeństwa i komfortu. Przed zakupem warto sprawdzić, czy nasz nowy unifon wspiera takie opcje.
Najczęstsze błędy podczas montażu domofonów – co warto wiedzieć
Podczas montażu domofonów wiele osób doświadcza różnych błędów, które mogą skutkować nieprawidłowym działaniem całego systemu. Często największym problemem okazuje się niewłaściwe podłączenie kabli, co nie jest tak proste, jak się wydaje. Wielu użytkowników sądzi, że wystarczy tylko dopasować kolory kabli do schematu, jednak to prowadzi do nieprzyjemnych niespodzianek. W polskich blokach najczęściej napotykamy unifony 4-, 5- i 6-żyłowe, a ich konfiguracja w każdym przypadku może być inna. W instalacjach dwużyłowych lub cyfrowych zasady podłączenia różnią się, dlatego na początku warto zapoznać się z typem instalacji, zanim rozpoczniemy montaż.
Nie zapominajmy o kluczowych oznaczeniach przewodów, które często bywają nieczytelne. Przed demontażem warto zrobić zdjęcie starej instalacji, by uniknąć dodatkowych problemów. W analogowych domofonach oznaczenia, takie jak mikrofon, słuchawka czy wywołanie, odpowiadają konkretnym żyłom, ale kolory mogą się różnić w zależności od instalacji. Dlatego nie zgadujmy, jak podłączyć przewody – łatwo narazić się na brak dzwonka, problemy z rozmową czy nieefektywne otwieranie drzwi.
Klucz do sukcesu: Jak właściwy wybór kabli odmieni Twój domofon
Wybór kabli do domofonów to kluczowy krok, który wymaga przemyślanej decyzji. Niewłaściwie dobrany przewód może powodować zakłócenia w sygnale, przez co nowy domofon działa jak stary, ze wszystkimi jego niedoskonałościami. W instalacjach analogowych najczęściej stosuje się kable 4-, 5- czy 6-żyłowe, natomiast w nowych systemach cyfrowych wystarczą dwa przewody, które jednocześnie przesyłają sygnały dźwiękowe i zasilanie. Tutaj macie odnośnik do posta, w którym była mowa o podobnym zagadnieniu. Długość przewodu oraz warunki prowadzenia wpływają na jakość połączenia, dlatego warto szukać kabli odpowiadających specyfice instalacji.
Na koniec koniecznie przetestujmy nasz nowy domofon. Sprawdzajmy zrealizowane funkcje: dzwonienie, rozmowy w obie strony oraz otwieranie drzwi. Jeśli coś nie działa, skupmy się na jednym z problemów, zamiast chaotycznie przekładać kable. Działanie zgodnie z dokumentacją producenta znacznie zwiększa szansę na sukces, a tym samym pozwala uniknąć frustracji przy kolejnych próbach montażu. W przypadku trudności, które wydają się nie do pokonania, warto skorzystać z porad fachowca. Powierzenie spraw specjalistom może zaoszczędzić nam wielu nieprzyjemnych doświadczeń związanych z błędami w montażu.
Ciekawostką jest, że w wielu przypadkach kolory przewodów w domofonach nie są standardowe, co oznacza, że nie można polegać tylko na kolorystyce, aby ustalić, który przewód do czego służy. Zawsze warto sprawdzić dokumentację lub wykonać zdjęcie starej instalacji przed rozpoczęciem montażu.
Jakie przewody wybrać do domofonu w zależności od instalacji?
Wybór odpowiednich przewodów do domofonu kluczowo wpływa na skuteczność jego instalacji. Poniższe wskazówki pomogą w podjęciu właściwej decyzji oraz zwróceniu uwagi na istotne aspekty związane z typem instalacji.
- Typ instalacji: Zidentyfikuj, czy domofon działający w budynku opiera się na systemie analogowym czy cyfrowym. W starszych budynkach często spotkać można systemy analogowe 4-, 5- i 6-żyłowe, gdzie każda żyła pełni różne funkcje, takie jak masa, mikrofon, słuchawka czy wywołanie. Nowocześniejsze instalacje zazwyczaj korzystają z systemów 2-żyłowych, które łączą przesył sygnału z zasilaniem.
- Kolor żył: Pamiętaj, że brak uniwersalnego kodu kolorystycznego dla przewodów w domofonach. Oznaczenia przewodów różnią się w zależności od wykonawcy. Dlatego, jeśli to możliwe, korzystaj z oznaczeń na starym unifonie lub zapoznaj się z instrukcją nowego urządzenia, aby uniknąć błędów przy podłączeniu.
- Przewody odpowiednie do zastosowania: Wybierając przewody, zwróć uwagę na ich budowę oraz przeznaczenie. Do instalacji domofonowych idealnie sprawdzają się ekranowane pary skręcone, które ograniczają zakłócenia i poprawiają jakość przesyłanego sygnału. Ważna jest także długość przewodów, aby zapobiec spadkom napięcia oraz zakłóceniom.
- Testowanie połączeń: Po podłączeniu nowego unifonu sprawdź, czy wszystkie funkcje działają poprawnie. Kwestie, takie jak dzwonek, słyszalność w obu kierunkach oraz otwieranie drzwi, powinny być zweryfikowane. Szybkie wykrycie problemów, jak niewłaściwie podłączony przewód, ułatwi dalszą pracę.
- Bezpieczeństwo instalacji: Przy pracy z instalacją elektryczną zachowaj szczególną ostrożność. Zawsze wyłącz zasilanie przed rozpoczęciem pracy oraz unikaj przypadkowego zwarcia żył. W razie wątpliwości co do schematu, skonsultuj się z fachowcem, aby uniknąć uszkodzeń urządzenia oraz poważniejszych problemów w instalacji.
Źródła:
- https://www.domonline.pl/schemat-podlaczenia-domofonu-kolory-kabli-i-instrukcja/
- https://homegood.pl/pl/blog/jakie-przewody-do-domofonu-wybrac
FAQ - Najczęściej zadawane pytania
Jak zidentyfikować kolory przewodów w instalacji domofonowej?Nie istnieje jednolity schemat kolorystyczny dla wszystkich domofonów, dlatego ważne jest zapoznanie się z konkretną instalacją oraz używanymi przewodami. Warto zrobić zdjęcie dotychczasowego połączenia przed rozpoczęciem pracy.
Jakie funkcje pełnią poszczególne żyły w domofonie 5-żyłowym?W układzie 5-żyłowym przewody zwykle odpowiadają za: masę, słuchawkę, mikrofon, wywołanie oraz otwieranie drzwi.
Co należy zrobić przed przystąpieniem do podłączenia nowego unifonu?Pierwszym krokiem jest wyłączenie zasilania, aby zapewnić bezpieczeństwo. Następnie warto zdemontować stary unifon, dokumentując połączenia przewodów, co ułatwi późniejsze podłączenie nowego urządzenia.
Jakie są najczęstsze błędy popełniane podczas montażu domofonów?Najczęstsze błędy to: złe dopasowanie kolorów przewodów, nieprawidłowe mostkowanie oraz nieprzyporządkowane zaciski, co może prowadzić do nieprawidłowego działania systemu.
Dlaczego ważne jest testowanie funkcji domofonu po jego podłączeniu?Testowanie funkcji po podłączeniu domofonu pozwala upewnić się, że wszystkie elementy działają poprawnie, takie jak dzwoniący dzwonek, jakość rozmowy oraz możliwość otwierania drzwi. To ułatwia szybką diagnozę ewentualnych błędów.
