Domofon 2-przewodowy zyskuje na popularności w wielu domach oraz blokach. Ten system, wykorzystujący jedynie dwa przewody do przesyłania trzech różnych sygnałów, wyróżnia się funkcjonalnością. W praktyce oznacza to, że jedna para przewodów odpowiada za sygnał dzwonka, komunikację głosową, a także sterowanie sygnałem otwierania furtki lub drzwi. Dzięki temu podejściu, które jest jednocześnie sprawdzone i bardzo praktyczne, można zaoszczędzić na kosztach materiałów oraz ułatwić instalację. Właśnie z tego powodu wiele osób wybiera ten typ domofonu w swoich inwestycjach budowlanych. Skoro zahaczamy o ten temat to odkryj, dlaczego nie ma jednego uniwersalnego kodu do domofonu.
Jak więc ten system działa? Proces komunikacji opiera się na transmisji duplex, co pozwala na płynny przepływ sygnału w obu kierunkach przez te same przewody. Jeśli ciekawi cię ta tematyka, sprawdź, jakie przewody wybrać do alarmu w domu. Kiedy ktokolwiek dzwoni na domofon, uruchamia urządzenie wewnętrzne (unifon), a jednocześnie można nawiązać rozmowę z osobą stojącą przed drzwiami. W momencie naciśnięcia przycisku otwierania sygnał sterujący dociera do elektrozaczepu, co powoduje zwolnienie rygla, a to wszystko odbywa się bez konieczności stosowania dodatkowych przewodów. Powstała w ten sposób konstrukcja jest prosta, ale bardzo skuteczna, działająca w praktyce niezawodnie.
Zainstaluj domofon, który odmieni Twoje życie – 3 kluczowe elementy oraz moc wyjściowa 0,6 W!

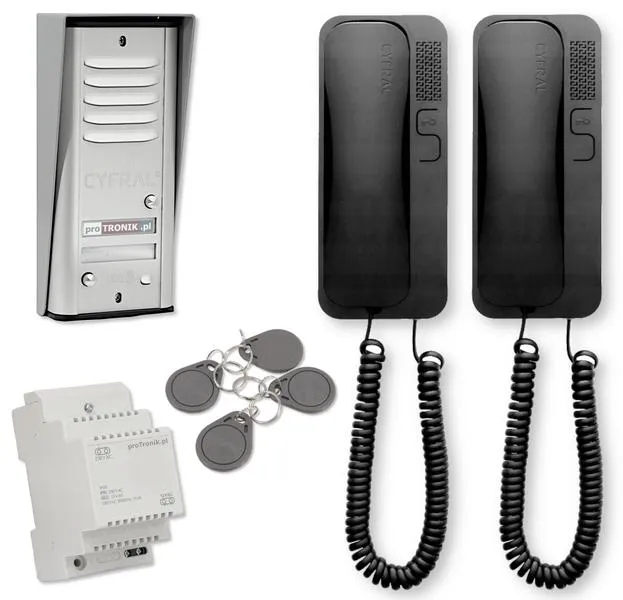

Aby skutecznie zainstalować domofon 2-przewodowy, należy uwzględnić kluczowe elementy. Oprócz panelu przyzywowego zamontowanego na zewnątrz oraz unifonu w budynku, konieczny jest zasilacz prądu zmiennego o parametrach AC 11,5 V / 0,8 A, a także elektrozaczep do otwierania drzwi. Schemat połączeń musi być czytelny i dokładny, co umożliwi użytkownikowi wygodne przeprowadzenie montażu. Niezwykle istotne są również odpowiednie zabezpieczenia, takie jak bezpiecznik, zwłaszcza że zasilacz działa przy napięciu 230 V.
W praktyce, gdy podłączasz przewody, warto działać według ustalonej kolejności – najpierw podłącz zasilanie, następnie przejdź do linii komunikacyjnej, a na końcu zajmij się elektrozaczepem. Właściwe połączenie oraz regulacja parametrów urządzenia, takich jak głośność dźwięku czy efekty lokalne w unifonie, mają kluczowe znaczenie dla stabilności jego działania. Na koniec nie zapominaj o technicznych detalach: układ podczas rozmowy pobiera prąd w zakresie 90–100 mA, a moc wyjściowa akustyczna osiąga 0,6 W, co umożliwia odpowiednie dostosowanie systemu do własnych potrzeb.
Jak właściwie podłączyć domofon 2-przewodowy w bloku?
W niniejszym poradniku przedstawiam szczegółową instrukcję, która pomoże Ci podłączyć domofon 2-przewodowy w bloku. Poniższe punkty przybliżą podstawowe kroki oraz najczęstsze błędy, jakie mogą pojawić się podczas instalacji, aby zapewnić prawidłowe działanie systemu.
- Przygotowanie i planowanie instalacji
- Przede wszystkim upewnij się, że dysponujesz wszystkimi niezbędnymi elementami, takimi jak panel przyzywowy, unifon, zasilacz oraz elektrozaczep. Dobrze jest też przygotować odpowiednie narzędzia do pracy z przewodami.
- Następnie zapoznaj się ze schematem instalacji, aby zrozumieć, jak podłączyć poszczególne elementy oraz gdzie znajdą się zaciski.
- Podłączenie zasilania
- Pamiętaj, aby umieścić zasilacz w suchym miejscu oraz zabezpieczyć go odpowiednim bezpiecznikiem. Przewody zasilania podłącz do zacisków S1 i S2 w panelu przyzywowym.
- Sprawdź napięcie na zasilaczu, które powinno wynosić 11,5 V, oraz upewnij się, że obwód jest prawidłowo zabezpieczony przed przeciążeniem.
- Podłączenie elektrozaczepu
- Podłącz elektrozaczep do zacisków Z i S2 w panelu domofonu. Upewnij się, że połączenia są mocno dokręcone, co zapobiegnie niestabilnemu działaniu zaczepu.
- Potwierdź, że elektrozaczep został zamontowany w drzwiach lub furtce w sposób umożliwiający aktywację przez system domofonowy.
- Instalacja przewodów między panelem a unifonem
- W tym celu przypilnuj, aby użyć linii 2-przewodowej do połączenia panelu z unifunem. Pierwszy przewód (gorący) podłącz do zacisku U5, a drugi (zimny) do masy centrali GND.
- W razie potrzeby podłączenia drugiego unifonu, skorzystaj z zacisku U4, jeśli przewiduje to schemat.
- Konfiguracja ustawień i regulacje
- Po poprawnym podłączeniu przewodów, przeprowadź regulacje głośności w panelu zewnętrznym. Wykorzystaj potencjometry VAR1 i VAR2, aby dostosować poziom głośności oraz zminimalizować ewentualne sprzężenia akustyczne.
- W unifonie ustaw odpowiednią głośność dzwonka za pomocą trójstopniowego przełącznika, aby dopasować sygnał do warunków panujących w mieszkaniu.
- Testowanie całego systemu
- Na koniec, po zakończeniu instalacji, sprawdź każdy element systemu, w tym dzwonek, połączenie głosowe oraz funkcję otwierania drzwi. Upewnij się, że wszystkie elementy działają prawidłowo i nie występują problemy z przesyłaniem sygnałów.
- Jeżeli zauważysz jakiekolwiek problemy z działaniem domofonu, sprawdź parametry zasilacza oraz upewnij się, że przewody są dobrze podłączone w zaciskach.
| Element | Wartość | Opis |
|---|---|---|
| Typ domofonu | 2-przewodowy | Typ instalacji, gdzie wszystkie funkcje są przesyłane przez dwa przewody. |
| Napięcie zasilania AC | 230 V | Napięcie zasilające urządzenia w instalacji. |
| Napięcie robocze domofonu | 11,5 V | Napięcie, które działa w obwodzie 2-przewodowym |
| Pobór prądu podczas rozmowy | 90–100 mA | Ilość prądu konsumowanego przez domofon w trakcie rozmowy. |
| Moc wyjściowa akustyczna | 0,6 W | Muzyczna moc wyjścia głośnika w unifonie. |
| Wymiary panelu przyzywowego | 150 x 80 mm | Standardowe wymiary typowego panelu zewnętrznego. |
| Wymiary unifonu | 180 x 120 x 50 mm | Standardowe wymiary unifonu montowanego wewnątrz. |
| Regulacja głośności w unifonie | 3 poziomy (HIGH, LOW, OFF) | Ustawienie głośności sygnału dzwonka. |
| Przełącznik podsłuchu | 2-nóżkowe złącze | Włącza tryb podsłuchu w unifonie. |
| Czas aktywacji unifonu | Do 20 s | Czas, po którym unifon przestaje nasłuchiwać, gdy nie jest wywoływany. |
| Częstość sprzężeń akustycznych | Regulowana potencjometrem VAR1 | Ustawienie ograniczające sprzężenia między mikrofonem a głośnikiem. |
| Siła głosu panelu | Regulowana potencjometrem VAR2 | Umożliwia dostosowanie głośności dzwonka w panelu zewnętrznym. |
| Bezpiecznik zasilania | 10 A | Wymagany dla zabezpieczenia obwodu zasilania 230 V. |
| Podłączenie elektrozaczepu | Zaciski Z i S2 | Połączenie do sterowania otwieraniem drzwi. |
| Typ przewodu | 2-przewodowy | Rodzaj przewodu używanego do połączenia panelu z unifonem. |
Podstawowe elementy instalacji i ich rola w systemie
W każdej instalacji domofonowej kluczowymi elementami stanowią panel przyzywowy, unifon oraz zasilacz. Te urządzenia zapewniają nam nie tylko bezpieczeństwo, ale także komfort komunikacji z osobami przebywającymi przed drzwiami. Panel, zazwyczaj zamontowany na zewnątrz, zawiera przycisk, który uruchamia dzwonek w unifonie, umożliwiając kontakt z domownikami. Zasilacz prądu zmiennego, odpowiedzialny za dostarczenie energii do całego systemu, stanowi niezbędny element, który pozwala na sprawne funkcjonowanie całego zestawu. Bez niego nawet najlepsza elektronika nie zadziała.
Warto zwrócić uwagę na dominujący w instalacji przepływ sygnałów. W przypadku systemu dwuprzewodowego, jednocześnie jednym kablem przesyłany jest sygnał wywołania, tor rozmowy oraz sygnał otwarcia elektrozaczepu. Jak to wygląda w praktyce? Kiedy ktoś naciska dzwonek,energia zasilacza uruchamia głośnik w unifonie, co daje nam chwilę na interakcję z gościem. Taki układ wymaga jednak precyzyjnego podłączenia, albowiem każda pomyłka może prowadzić do awarii.
Jak zasilacz AC 11,5 V/0,8 A zmienia grę w instalacji domofonowej
Podczas montażu instalacji kluczowe staje się odpowiednie prowadzenie przewodów. Najpierw najlepiej podłączyć zasilanie, a dopiero później przejść do komunikacji z unifonem. Ważne, by przewody były dobrze wymienione oraz zgodne z oznaczeniami na zaciskach. Błąd w tej kwestii może prowadzić do niestabilności systemu. Na przykład, zasilacz o parametrach AC 11,5 V/0,8 A doskonale wspiera domofon, jednak tylko wtedy, gdy zostanie właściwie skonfigurowany.
Wszystkie te elementy powinny być zamontowane z uwagą na szczegóły, takie jak zastosowanie odpowiedniego napięcia zasilania czy dobranie potencjometrów do optymalnej głośności. W moim zestawie zainstalowałem unifon z trzystopniowym przełącznikiem głośności, co daje mi dużą kontrolę nad dźwiękiem. Dzięki temu mogę dostosować sygnał wywołania w zależności od hałasu panującego w domu. Jeśli zdecyduję się na tryb podsłuchu, na niewielkiej zworki, mogę słuchać otoczenia. Znam wszystkie parametry techniczne swojego domofonu, co znacznie ułatwia mi jego obsługę oraz diagnozowanie ewentualnych problemów. A jak już tu trafiłeś to sprawdź, jak łatwo naprawić domofon w bloku.
Krok po kroku: jak poprowadzić przewody między urządzeniami?
Przygotowanie do prowadzenia przewodów między urządzeniami stanowi klucz do sukcesu w każdej instalacji. Skoro jesteśmy w temacie to sprawdź, jak łatwo podłączyć domofon ACO. Zanim zabierzesz się do działania, upewnij się, że posiadasz wszystkie niezbędne narzędzia, takie jak wkrętaki, kombinerki oraz kilka złączek. Najważniejsze jest, aby najpierw stworzyć plan, który dokładnie określi, gdzie i jakie przewody będą prowadzone. Nawet pojedyncze źle umiejscowione połączenie może prowadzić do awarii, dlatego warto poświęcić chwilę na staranne zaplanowanie kroków oraz na sprawdzenie, jakie elementy będą potrzebne, na przykład panel wywoławczy, unifon oraz zasilacz o napięciu AC 11,5 V. W końcu zrozumienie, które elementy będą ze sobą współpracować, stanowi fundament każdego udanego projektu.
Gdy już masz plan oraz wszystkie niezbędne rzeczy, pierwszym krokiem jest podłączenie zasilania, co odgrywa absolutnie kluczową rolę dla prawidłowego działania systemu. Na płycie głównej panela łącz przewody zasilające do zacisków oznaczonych jako S1 i S2. Ważne jest, aby zasilacz znajdował się w suchym miejscu, a obwód zabezpieczony odpowiednim bezpiecznikiem. Następnie przystąp do podłączenia elektrozaczepu do zacisków Z i S2, co umożliwi zdalne otwieranie drzwi. Pamiętaj, że w tym miejscu często występują błędy, które mogą prowadzić do chaosu w całym systemie.
Kiedy zasilanie oraz elektrozaczep zostały już podłączone, czas przejść do podłączenia samego unifonu. W tym etapie warto zmienić podejście, ponieważ linie komunikacyjne muszą być prowadzone z precyzją. Użyj prawego zacisku U5 dla gorącego przewodu oraz GND dla przewodu zimnego. Jeśli masz dodatkowy unifon, skorzystaj z zacisku U4. Ważne jest, aby podczas tych połączeń upewnić się, że każdy przewód jest dobrze dokręcony, aby uniknąć ewentualnych awarii. Dodatkowo ustawienia na panelu wewnętrznym mają ogromne znaczenie — dobierz poziomy głośności na odpowiednim poziomie, aby zapewnić wyraźną komunikację. Pamiętaj, że takie detale decydują o sprawności całego systemu domofonowego.
Ciekawostka: W wielu blokach zastosowanie domofonów 2-przewodowych stało się standardem, ponieważ pozwala na uproszczenie instalacji oraz minimalizację kosztów, jednak warto pamiętać, że różne modele mogą wymagać specyficznych ustawień i podłączeń, dlatego zawsze warto zapoznać się z instrukcją obsługi konkretnego urządzenia przed przystąpieniem do instalacji.
Ustawienia i regulacje w domofonie: co warto wiedzieć?
W poniższej liście zamieszczam kluczowe informacje na temat ustawień i regulacji, które dotyczą domofonów 2-przewodowych. Lista ta zawiera najważniejsze elementy konfiguracji, które każdy powinien uwzględnić podczas instalacji oraz użytkowania tego typu systemu komunikacji. Każdy punkt szczegółowo opisuje istotne aspekty, dzięki którym domofon będzie działał prawidłowo, a użytkownicy będą mogli cieszyć się komfortem oraz bezpieczeństwem.
- Elementy systemu domofonowego: Domofon 2-przewodowy składa się z kilku kluczowych komponentów, bez których właściwe działanie systemu nie będzie możliwe. Do najważniejszych elementów należą panel przyzywowy umieszczony na zewnątrz, unifon (słuchawka wewnętrzna), zasilacz prądu zmiennego o napięciu AC 11,5 V, a także elektrozaczep. Upewnij się, że każde z tych elementów jest poprawnie podłączone zgodnie z przedstawionym schematem instalacyjnym, aby uniknąć problemów związanych z działaniem systemu.
- Poprawne podłączenie przewodów: Podczas instalacji kluczowe jest przestrzeganie odpowiedniej kolejności podłączeń. Zacznij od przyłączenia zasilacza do zacisków S1 i S2, a później podłącz elektrozaczep do zacisków Z oraz S2. Na końcu przeprowadź przewód komunikacyjny między panelem a unifonem, pamiętając o odpowiedniej polaryzacji (+ i -). Tylko w ten sposób domofon będzie w stanie prawidłowo przekazywać sygnały dzwonka, rozmowy oraz otwierania drzwi.
- Ustawienia potencjometrów: Przy domofonach 2-przewodowych istotne staje się dostosowanie ustawień głośności oraz eliminacji sprzężeń akustycznych. W panelu zewnętrznym znajdują się dwa potencjometry: VAR1 oraz VAR2. Pierwszy z nich odpowiada za eliminację sprzężeń, z kolei drugi umożliwia regulację głośności głośnika. Odpowiednie ustawienie tych potencjometrów ma bezpośredni wpływ na jakość dźwięku podczas rozmowy oraz komfort korzystania z systemu.
- Możliwości regulacji w unifonie: Unifon wyposażony został w trójstopniowy przełącznik głośności dzwonka i złącze do aktywacji trybu podsłuchu. Użytkownik ma możliwość dostosowania głośności sygnału wywołania do własnych potrzeb, a także może decydować o poziomie prywatności. Wykorzystując zworkę, można aktywować tryb podsłuchu lub go wyłączyć. Prawidłowe korzystanie z tych opcji pozwala na pełne dostosowanie domofonu do indywidualnych preferencji użytkownika.
Najczęstsze pytania (FAQ)
Jakie są główne elementy potrzebne do instalacji domofonu 2-przewodowego?Główne elementy potrzebne do instalacji domofonu 2-przewodowego to panel przyzywowy, unifon, zasilacz prądu zmiennego o napięciu AC 11,5 V oraz elektrozaczep.
Jak prawidłowo podłączyć zasilacz do panelu przyzywowego?Zasilacz należy umieścić w suchym miejscu, a przewody zasilania podłączyć do zacisków S1 i S2 w panelu przyzywowym, upewniając się, że napięcie na zasilaczu wynosi 11,5 V.
Jakie kroki należy podjąć przy podłączaniu elektrozaczepu?Elektrozaczep należy podłączyć do zacisków Z i S2 w panelu domofonu, upewniając się, że połączenia są mocno dokręcone i że zaczep został zamontowany w sposób umożliwiający jego aktywację przez system domofonowy.
Jakie są najważniejsze ustawienia, które należy dostosować w unifonie?W unifonie należy ustawić odpowiednią głośność dzwonka za pomocą trójstopniowego przełącznika oraz skonfigurować tryb podsłuchu przy użyciu zworki, aby dostosować system do indywidualnych potrzeb użytkownika.
Co zrobić, jeśli domofon nie działa prawidłowo po instalacji?Jeśli domofon nie działa prawidłowo, należy sprawdzić napięcie zasilacza oraz upewnić się, że wszystkie przewody są dobrze podłączone w zaciskach, a także przeprowadzić test działania każdego elementu systemu.
